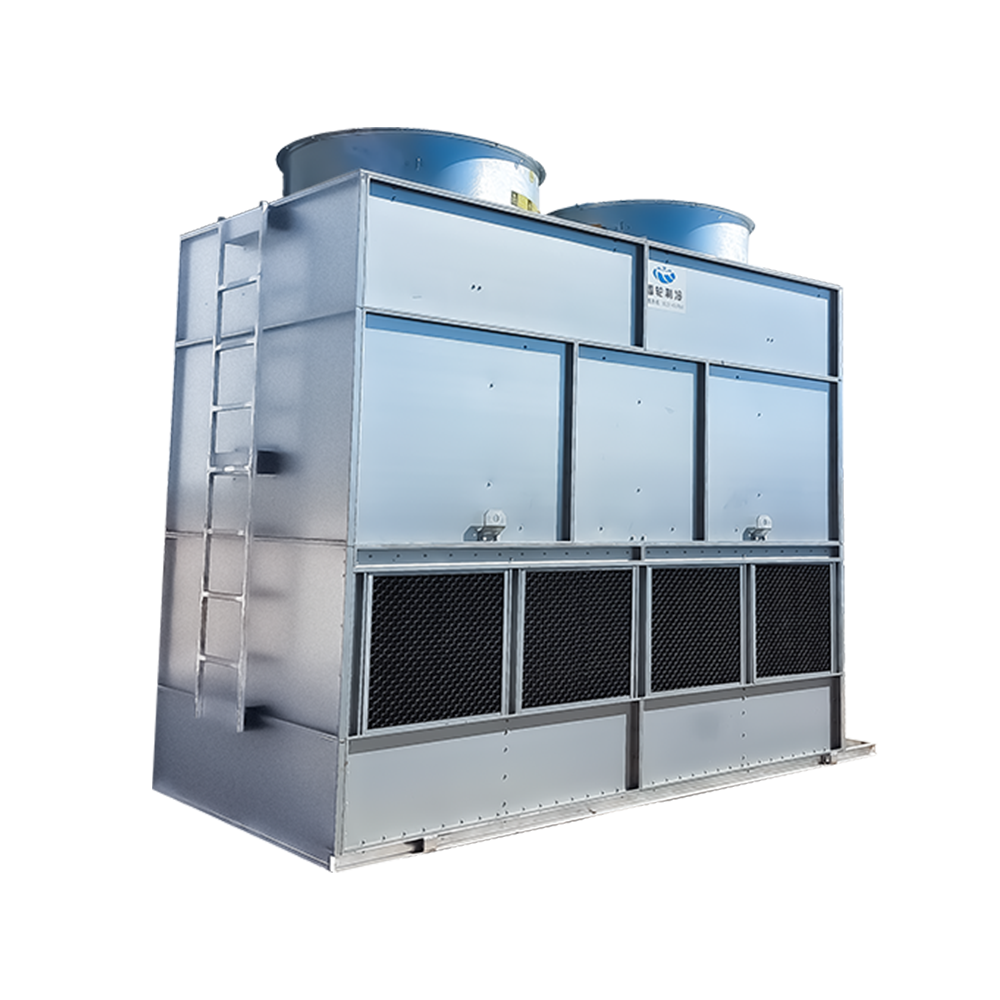

Противоточная градирня закрытого контура серии XLN
Серия XLN контртоковых закрытых охладительных башен предлагает передовые решения по охлаждению, разработанные для повышения эффективности и надежности. С вертикальным потоком воздуха она обеспечивает максимальную эффективность теплообмена при минимальной занимаемой площади. Идеально подходит для промышленных приложений, требующих оптимальной охлаждающей производительности, серия XLN обеспечивает выдающиеся результаты благодаря прочной конструкции и использованию высококачественных материалов. Настраиваемые планы охлаждения, основанные на детальном анализе рабочей среды и сценариев применения, позволяют удовлетворить специфические потребности клиентов. С принципиальной ориентацией на качество и экономическую целесообразность, серия XLN устанавливает новые стандарты в технологии закрытого контура охлаждения.
工作原理
Контртоковая закрытая охладительная башня работает путем обеспечения теплообмена между двумя отдельными жидкостными контурами: один из которых переносит процессный флюид, нуждающийся в охлаждении (обычно вода или другая жидкость), а другой содержит внешний флюид (чаще всего воздух). Вот как это обычно работает: Вход процессного флюида: Горячий процессный флюид поступает в охладительную башню из промышленного процесса, требующего охлаждения. Поверхности теплообмена: Процессный флюид течет вниз по поверхностям теплообмена (обычно трубы или пластины), отдавая тепло этим поверхностям. Вход внешнего воздуха: Окружающий воздух поступает в охладительную башню с боков или снизу и поднимается вверх через башню. Передача тепла: По мере течения процессного флюида вниз, он обменивается теплом с поверхностями теплообмена. Одновременно вверх течет внешний воздух, который поглощает тепло с этих поверхностей. Приточный вентилятор: На вершине башни расположен приточный вентилятор, создающий отрицательное давление, вытягивая внешний воздух вверх через башню. Рассеивание тепла: Тепло от процессного флюида передается внешнему воздуху через поверхности теплообмена. Охлажденный процессный флюид выходит из башни. Замкнутый контур: Охлажденный процессный флюид возвращается обратно в промышленный процесс для повторного использования. Теперь нагретый воздух выходит из башни. Этот процесс обеспечивает эффективный теплообмен, сохраняя закрытый контур для процессного флюида, что уменьшает потребление воды и экологическое воздействие по сравнению с открытыми охлаждающими системами.
结构&特点
-
1. Вентилятор:
специальный осевой вентилятор с лопастями из нейлона или алюминиевого сплава.
-
2. Устранитель дрейфа:
изготовлен из коррозионностойкого ПВХ материала, что обеспечивает потери воды в размере одной тысячной.
-
3. Теплообменник:
теплообменные катушки изготовлены из нержавеющей стали 304, фиолетовой меди или двухфазной стали, и они прошли высокопрочное испытание для обеспечения сильного давления при большом объеме потока.
-
4. Воздухозаборный жалюзийный клапан:
основная функция воздухозаборного жалюзийного клапана, состоящего из упаковки и металлической рамы, заключается в блокировке крупных кусков мусора во внешней среде и одновременном удалении влаги из распылительной чаши наружу. Клиентам рекомендуется проводить регулярную очистку. Все впускные решетки оборудования съемные: их можно поднять до верхней части и отодвинуть снизу для удаления.
-
5. Водоем:
использование расширительного водоема из нержавеющей стали 304, через который водоем инжектируется деминерализованная вода/водопроводная вода, а также проводится внутренний циркуляционный охлаждения.
-
6. Система распыления:
используются корзинные насадки большого объема для обеспечения непрерывного и равномерного распыления воды на поверхность катушек.
-
7. Выход холодного процессного жидкости:
выход холодного процессного жидкости в закрытой циркуляционной системе охладительной башни - это место, где охлажденная процессная жидкость покидает башню после теплообмена.
-
8. Вход горячего процессного жидкости:
подключен фланцем из оцинкованной или нержавеющей стали, а конечные трубопроводы подключены для охлаждения.
-
9. Насос для распыления:
использование высокопроизводительных насосов с высоким расходом, низким энергопотреблением и низким уровнем шума.
-
10. Канальная стальная базовая рама:
канальная стальная базовая рама, изготовленная из оцинкованной канальной стали, служит основной структурой закрытой циркуляционной охлаждающей башни, обеспечивая необходимую поддержку и стабильность для всего устройства.
-
11. Вход подпиточной воды:
вход подпиточной воды отвечает за подачу дополнительной воды для компенсации потерь, вызванных испарением, дрейфом и сбросом.
-
12. Сливной отвод:
сливной отвод используется для удаления избыточной воды из системы для поддержания оптимальных рабочих условий.
