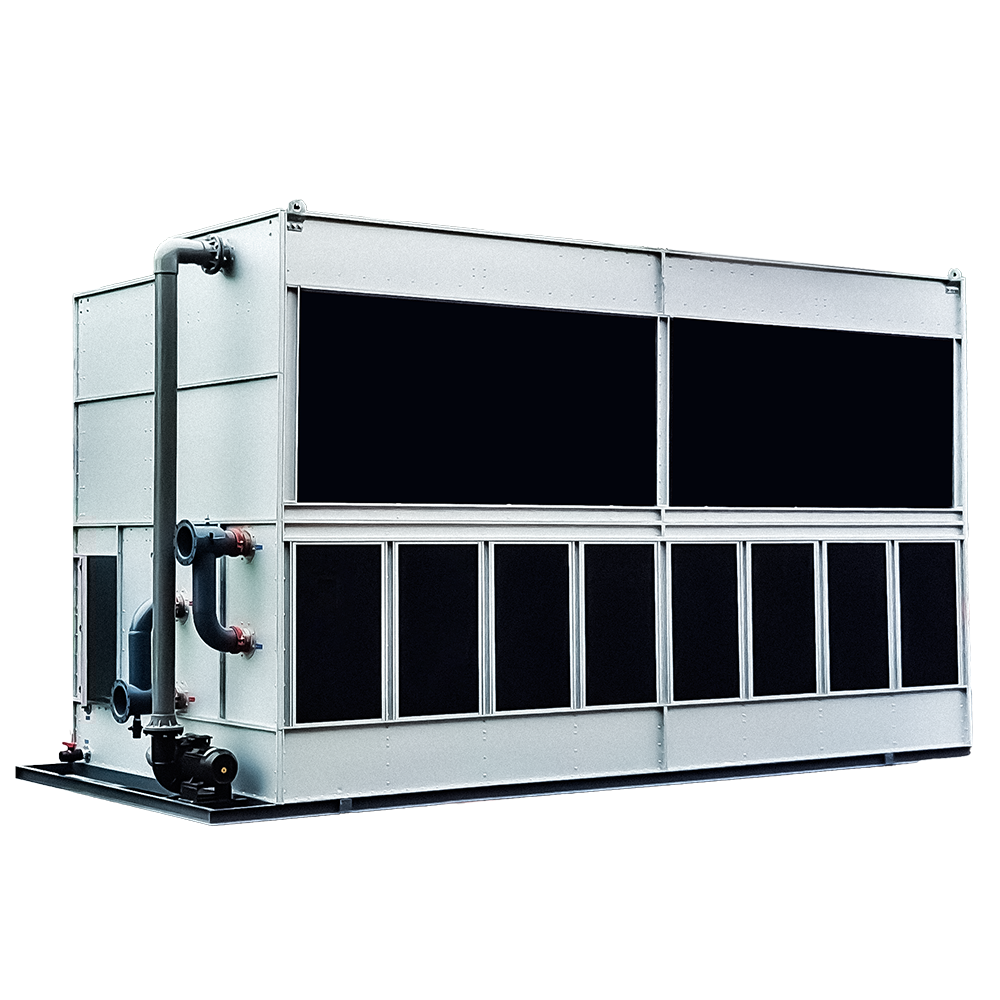

Закрытая градирня с перекрестным потоком XLH
Градирня замкнутого контура с перекрестным потоком серии XLH разработана для обеспечения исключительной эффективности охлаждения и простоты обслуживания. Горизонтальная конструкция воздушного потока обеспечивает эффективный теплообмен в потоке воды, повышая общую эффективность работы. Эта серия хорошо подходит для приложений, где доступность и простота обслуживания являются приоритетами. Серия XLH, изготовленная из высококачественных материалов и рассчитанная на работу в различных промышленных условиях, предлагает надежные решения для охлаждения, адаптированные к конкретным требованиям клиентов. Он сочетает в себе превосходную эффективность охлаждения с прочной конструкцией, что делает его надежным выбором для требовательных систем охлаждения.
工作原理
Естественный ветер поступает в градирню с обеих сторон градирни, проходит через набивку из ПВХ и охлаждающие змеевики в верхней части теплообменника, собирается в середине градирни, течет вверх и выбрасывается из воздуха. вытяжная система наверх градирни. Распылительный насос всасывает воду из резервуара для воды через внешнюю распылительную трубку во внутреннее распылительное устройство и равномерно разбрызгивает ее на наполнитель из ПВХ, затем падает на охлаждающие змеевики и, наконец, падает в резервуар с водой. Направление потока ветра перпендикулярно направлению падения распыляемой воды, поэтому ее называют закрытой градирней с перекрестным потоком.

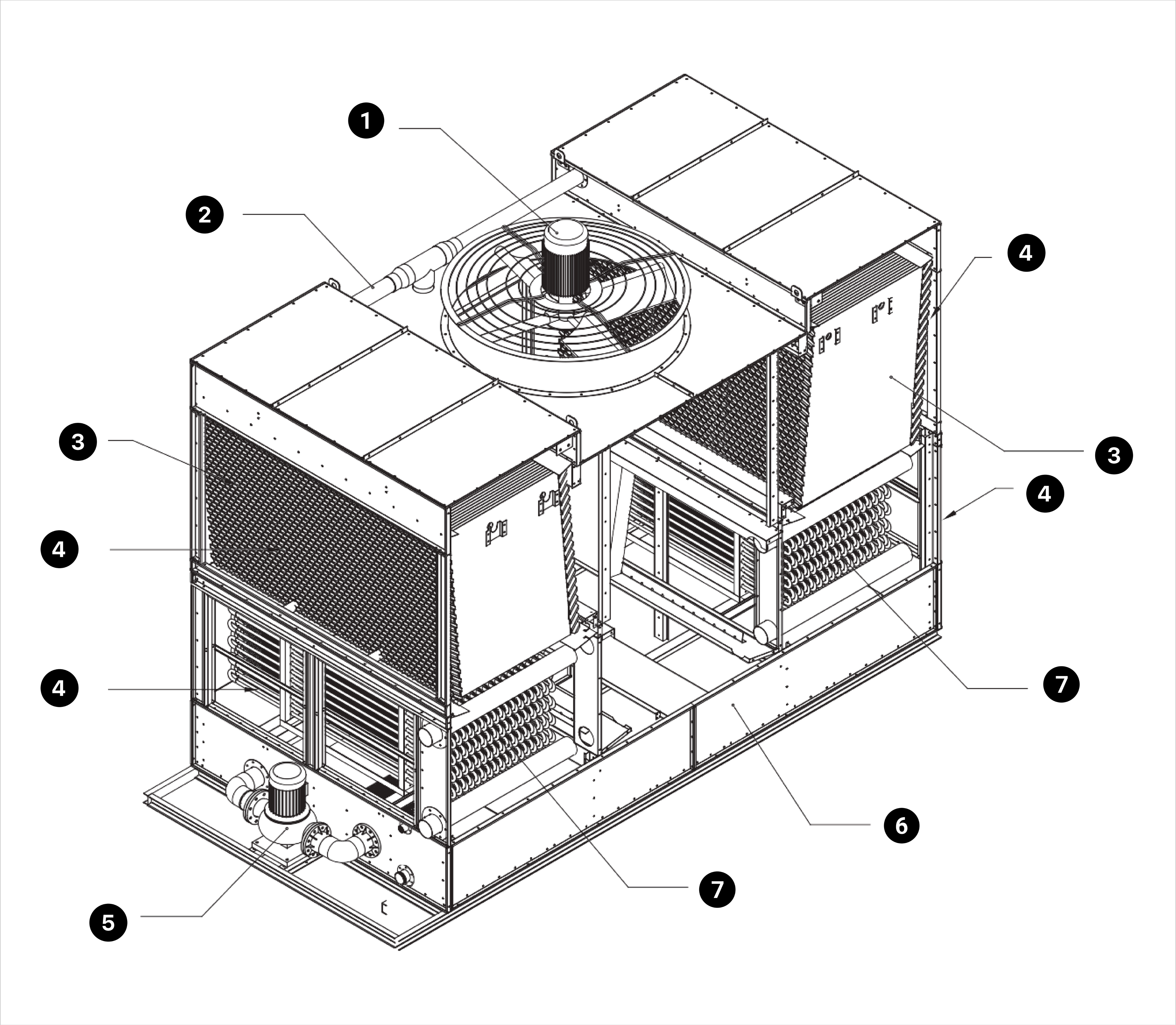

结构&特点
-
1. Вентилятор:
специальный осевой вентилятор с лопастями из нейлона и алюминиевого сплава.
-
2. Распылительная труба:
основная труба, изготовленная из ПВХ, равномерно распределяет воду по наполнителю градирни или распылительным форсункам.
-
3. Наполнитель из ПВХ:
специально разработанный поперечный поток из сотового ПВХ позволяет воздуху быстро отводить тепло водяного пара, а уникальная компоновка упаковки позволяет потоку воды образовывать большую площадь текучей водной пленки на поверхности упаковки. увеличение времени охлаждения воды в упаковке и улучшение эффекта водяного охлаждения. Он имеет такие преимущества, как небольшой коэффициент сопротивления ветру, устойчивость к старению и непростую деформацию.
-
4. Воздухозаборник:
покрыт сеткой или жалюзи для предотвращения попадания мусора.
-
5. Распылительный насос:
используйте высокопроизводительные водяные насосы марки с высокой подачей, малой мощностью и низким уровнем шума.
-
6. Бассейн для воды:
Резервуар для сбора воды собирает и хранит воду, используемую в процессе охлаждения. Это облегчает непрерывную циркуляцию воды через башню.
-
7. Змеевики теплообменника:
изготовлены из трубы из нержавеющей стали 304, медной трубы или трубы из углеродистой стали (оцинкованной) и прошли испытание под высоким давлением, чтобы обеспечить циркуляцию жидкости с большим потоком под сильным давлением.
