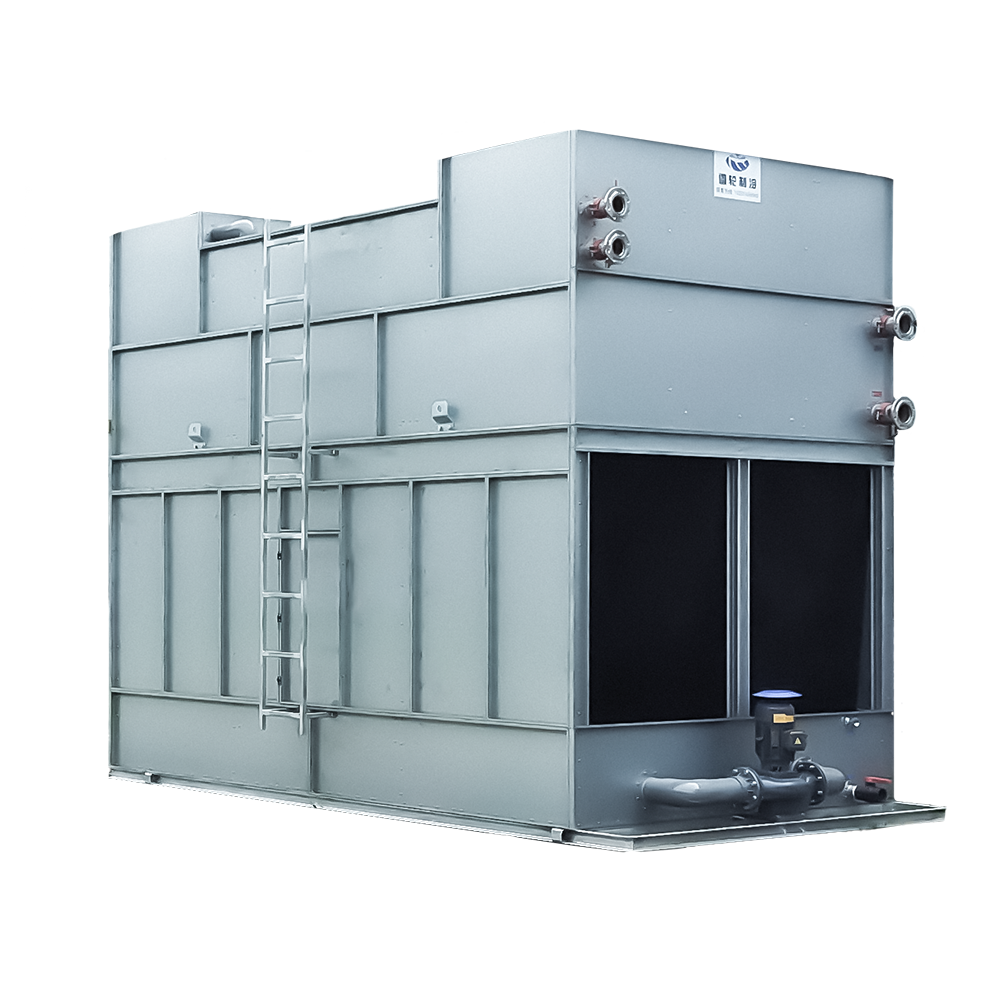

Гибридная проточная градирня закрытого цикла серии XLHY
Гибридная проточная градирня замкнутого цикла серии XLHY представляет собой специализированное охлаждающее решение, предназначенное для эффективного рассеивания тепла в различных промышленных и коммерческих приложениях. Он сочетает в себе элементы конструкции как с поперечным, так и с противотоком для оптимизации эффективности теплопередачи. Эта гибридная конфигурация потока обеспечивает лучшую производительность с точки зрения теплообмена по сравнению с традиционными конструкциями градирен.
工作原理
Естественный ветер поступает с двух направлений: одно направление — с верха градирни в воздухозаборник, через змеевики охлаждения в воздуховод; другое направление — от воздухозаборной решетки через предварительно охлажденный наполнитель в воздуховод. Ветер с двух направлений собирается вместе и выбрасывается наверх градирни через систему вытяжки воздуха. Распылительный насос всасывает воду из резервуара для воды через внешнюю трубу распыления во внутреннюю систему распределения воды и равномерно разбрызгивает ее на змеевики теплообменника, затем падает на наполнитель из ПВХ и, наконец, падает в резервуар с водой. Направление потока ветра вертикальное и совпадает с направлением падения распыляемой воды, поэтому ее называют закрытой градирней с гибридным потоком.

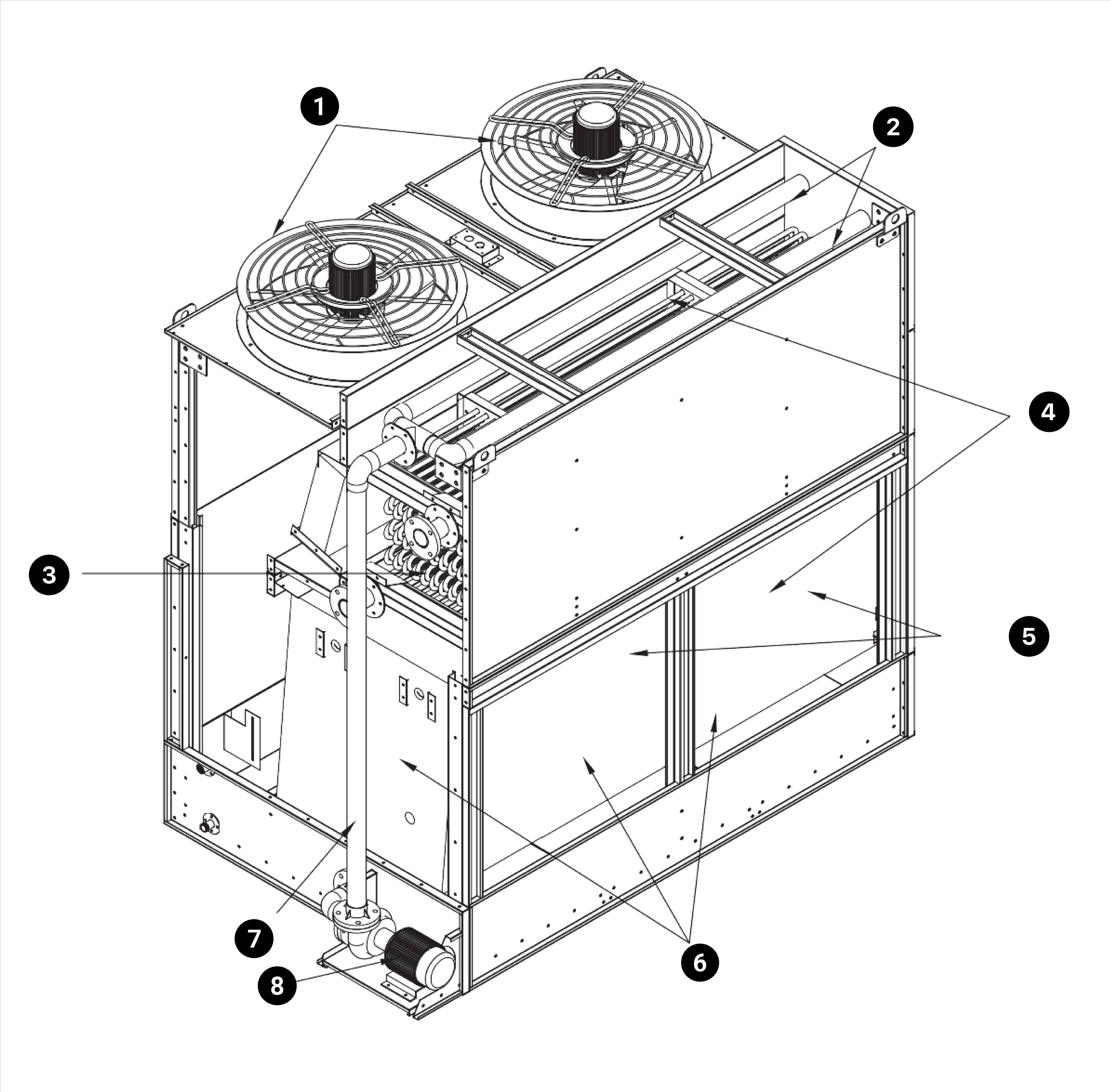

结构&特点
-
1. Вентилятор:
специальный осевой вентилятор с лопастями из нейлона или алюминиевого сплава.
-
2. Система распределения воды:
она равномерно распределяет воду по наполнителю и обеспечивает контакт с максимальной площадью поверхности для эффективного охлаждения.
-
3. Теплообменные змеевики:
Настольный охладитель изготовлен из трубы из нержавеющей стали 304, медной трубы или трубы из углеродистой стали (оцинкованной) и прошел испытание под высоким давлением, чтобы обеспечить циркуляцию жидкости с большим расходом под сильным давлением.
-
4. Воздухозаборник:
градирня имеет два воздухозаборника: один находится в верхней части градирни, а другой — с воздухозаборной решеткой.
-
5. Жалюзи воздухозаборника:
Жалюзи воздухозаборника, изготовленные из ПВХ, используются для предотвращения попадания мусора.
-
6. Упаковка из ПВХ:
Специально разработанный поперечный поток из сотового ПВХ позволяет воздуху быстро отводить тепло водяного пара, а уникальная конструкция упаковки позволяет потоку воды образовывать большую площадь текучей водной пленки на поверхности упаковки. увеличение времени охлаждения воды в упаковке и улучшение эффекта водяного охлаждения. Он имеет такие преимущества, как небольшой коэффициент сопротивления ветру, устойчивость к старению и непростую деформацию.
-
7. Внешняя распылительная трубка:
соединяет распылительный насос и систему распределения воды.
-
8. Распылительный насос:
Используйте высокопроизводительные водяные насосы марки с высокой производительностью, малой мощностью и низким уровнем шума.
