逆流闭式冷却塔

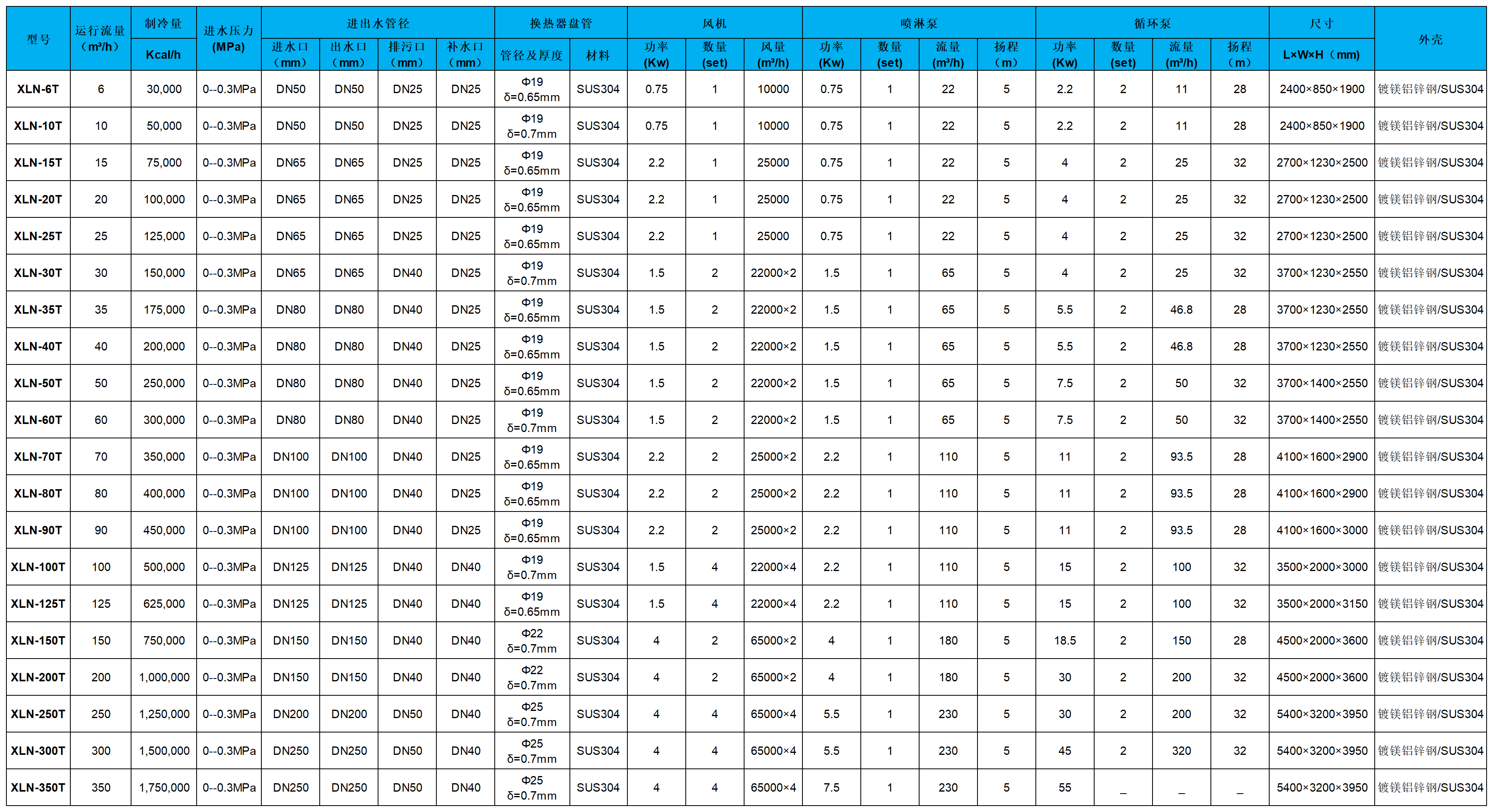

XLN系列逆流闭式冷却塔的工作原理简单直接：空气与喷淋水逆向流动。环境空气从塔体底部或侧下方的进风格栅进入，垂直向上穿过盘管；喷淋水则从顶部向下喷洒，二者在盘管表面形成逆流接触。这种逆向流动确保了空气在上升过程中持续接触温度更低的水膜，维持较高的对数平均温差（LMTD），从而实现强劲的换热性能。盘管内为闭式循环的工艺介质（软化水、防冻液或特种流体），与外界污染物隔离，有效杜绝结垢与污堵。设备采用垂直排风设计，结构紧凑，占地面积小，适用于车间内部或屋顶等空间受限的安装场所。塔体选用耐腐蚀钢材，盘管可按工况选配不锈钢或紫铜材质，兼顾导热效率与耐腐蚀要求。 热容量: 30-2000kW 流量: 26-1,761gpm/6-400m3/h 逆流//轴流风机//诱导通风

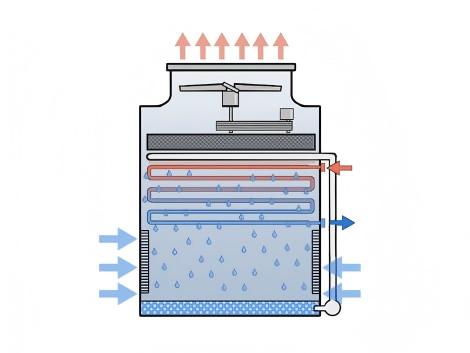

工作原理
逆流闭式冷却塔融合闭式内循环、喷淋外循环与逆流换热三重协同机制。工艺介质（软化水、防冻液或特种流体）在盘管内封闭循环，隔绝外界以防止结垢。喷淋水从顶部喷洒至盘管表面形成水膜，吸收热量。环境空气从底部被抽吸向上，与下落的喷淋水形成逆流接触，维持较高的对数平均温差（LMTD），确保强劲的换热驱动力。喷淋水蒸发带走潜热，空气则通过温差带走显热。湿热空气经收水器除水后排放，降温后的喷淋水返回集水盘循环使用，工艺介质完成闭式循环后返回设备端。
结构&特点
-
1 、热交换盘管:
工艺介质在盘管内封闭循环，热量经管壁传至外部喷淋水，是闭式塔的核心所在。盘管采用304不锈钢（标准款）、316L、紫铜或双相钢，经高压测试确保无泄漏。多层蛇形排列，管间距优化，便于空气掠过，提升换热效率。
-
2 、风机:
风机负责驱动空气流经盘管与填料，带走热量，风量大小直接影响散热效果。产品配冷却塔专用轴流风机，叶片为尼龙或铝合金，支撑架及网罩为镀锌钢。电机防护IP55，绝缘F级，可选配变频调速以实现节能。
-
3 、喷淋泵:
喷淋泵从集水盘取水，输送至塔顶布水系统，为外循环提供动力。雪轮选用高性能品牌水泵，流量大、功率低、噪音小。泵体及叶轮可按需选配铸铁或不锈钢材质，适应不同水质要求。
-
4 、布水系统:
布水系统将喷淋水均匀洒至盘管表面，形成连续水膜，布水越均匀换热效率越高。逆流塔布水系统位于塔体上部，采用大流量ABS提篮式喷嘴，防堵塞设计，拆洗方便。
-
5 、进风格栅:
进风格栅引导空气均匀流入塔内，阻挡柳絮、树叶、昆虫及大颗粒粉尘，防止堵塞盘管与喷嘴。格栅采用PVC填料配金属框架，全部可拆卸，向上提拉即可移除，清洗维护较为方便。
-
6 、收水器:
收水器装在风机下方或出风口处，利用惯性碰撞原理拦截湿热空气中的细小水滴，导回集水盆，减少漂水损失。采用耐腐蚀PVC材质，水损失率可控制在千分之一以内。
-
7 、外壳:
外壳是冷却塔的结构骨架与外层防护，为内部组件提供支撑，抵御风雨及喷淋水腐蚀，兼具降噪与美观。选用镀镁铝锌钢（ZAM）或304不锈钢，激光切割成型，防腐性能优于普通镀锌钢板。
-
8 、集水盘（底部水箱）:
集水盘位于塔底，收集喷淋水并为水泵提供稳定水源，材质通常与外壳一致，选用ZAM板材，也可选304或316不锈钢，确保长期使用下的耐腐蚀性。
-
9 、底座架:
底座架是整塔的基础支撑，承重并将设备重量传递至地面，保障运行平稳。采用镀锌槽钢制成，如有特殊防腐需求可换用不锈钢材质，适应潮湿或腐蚀性较强的安装环境。
